產品描述

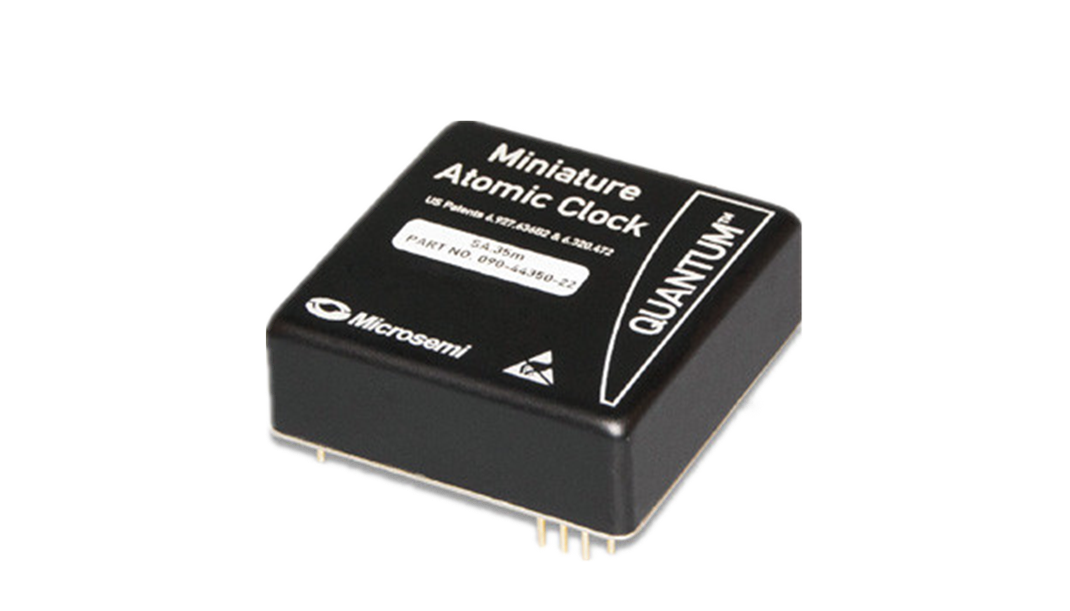

1. SA.3xm 是業界最小的一款商用銣原子鐘，具有低功耗、兼容恒溫晶振尺寸等諸多優點，大小僅50mm x 50mm。用戶可以對目前使用晶振的板卡在不考慮引腳和尺寸的情況下輕松升級到銣原子振蕩器。本身優異的老化率、低功耗、高準確度等性能指標，完全滿足從電信網絡到測試和測量設備的同步和定時應用。適用于電力及通訊儀表等。
2. SA.3Xm系列銣鐘是銣原子鐘發展的重要跨步。基于新一代原子鐘技術，SA.3Xm采用了全新的物理微型封裝，加上本身優異的老化率、低功耗、高準確度、寬溫等性能指標，完全滿足從電信網絡到測試和測量設備的同步和定時應用。
3. 本產品適用于CDMA,WCDMA,TD-SCDMA等遠程無人值守基站或移動式基站等多種通信應用以及DVB或Wimax等對于價格和指標要求較高的領域。適用于各種電信、傳輸應用。

主要特點

• 高精度原子鐘
• 微型封裝（51*51mm），小于多數OCXO尺寸
• 標準石英振蕩器輸出引腳
• 較低功耗
• 獨立（free-run）穩定頻率源（適用于UMTS或LTE）
• 長期保持功能，適用于CDMA和WiMAX基站
• 穩定性滿足多種通信和傳輸應用



技術指標

微型銣鐘                           SA.35m/SA.33m                       SA.31m

輸出                                10MHz 3.3V ACMOS

初始準確度                        <±5E-11

輸入                                  NA

老化率                月           <±1E-10                           <±3E-10

                         年          <±1E-9                             <±1.5E-9

短穩                   @1s       <3.0E-11                          <5.0E-11

                         @10s     <1.6E-11                          <2.5E-11

                          @100s   <8.0E-12                          <1.0E-11

相位噪聲（dBc/Hz）

                           @1Hz   <-70                                    <-65

                           @10Hz  <-87                                  <-85

                           @100Hz <-114                               <-112

                           @1KHz  <-130                               <-130

                           @10KHz <-140                              <-140

溫度特性                    <1E-10 / 1.5E-10                          <1E-9

工作溫度范圍             -10℃～+75℃

功耗（穩態，25℃）  <5W

振動指標                    GR-CORE-63, issue 3

（工作狀態）

沖擊指標                    GR-CORE-63, issue 3（工作狀態）

工作電壓                    5Vdc

封裝                  51*51*18

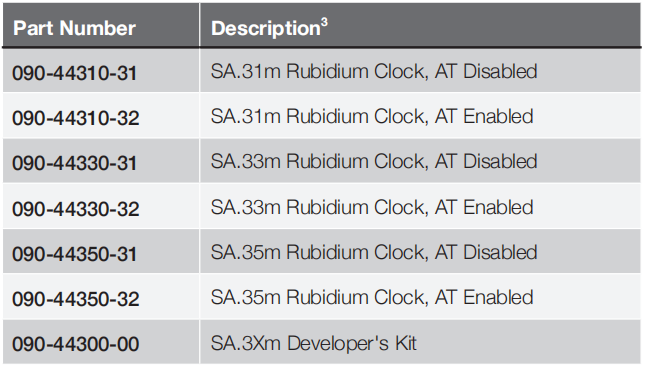

Ordering Information2
